RC4 Panik Glas 2-fach verglast für Paniktüren

Spezielle Form / Geometrie?

Individuelle Lösungen sind jederzeit möglich.

+49 8171-9281 0

sales@silatec.de

Käuferschutz / Geld zurück Garantie*

Jede Bestellung wird von unseren Ingenieuren geprüft

Panikglas im Internet zu bestellen, ist bei SILATEC genau so einfach, als ob Sie Schuhe bestellen würden. Sie wählen das Modell, die individuell benötigten Maße und die Optionen aus und legen das Glas in den Warenkorb. Nachdem Sie die gewünschten Produkte zusammengestellt haben, bezahlen Sie anschließend bequem über die verfügbaren Zahlungsmöglichkeiten. Durch unseren Käuferschutz brauchen Sie keine Angst haben, etwas falsch einzugeben oder zu vergessen. Unsere Ingenieure prüfen jede Bestellung bis ins kleinste Detail und stimmen sich mit Ihnen ab, falls etwas nicht plausibel sein sollte. Falls Ihr Produkt nicht wie geplant produziert werden kann, erhalten Sie unverzüglich eine Rückerstattung Ihrer Zahlung – unkompliziert und ohne großes Tamtam.

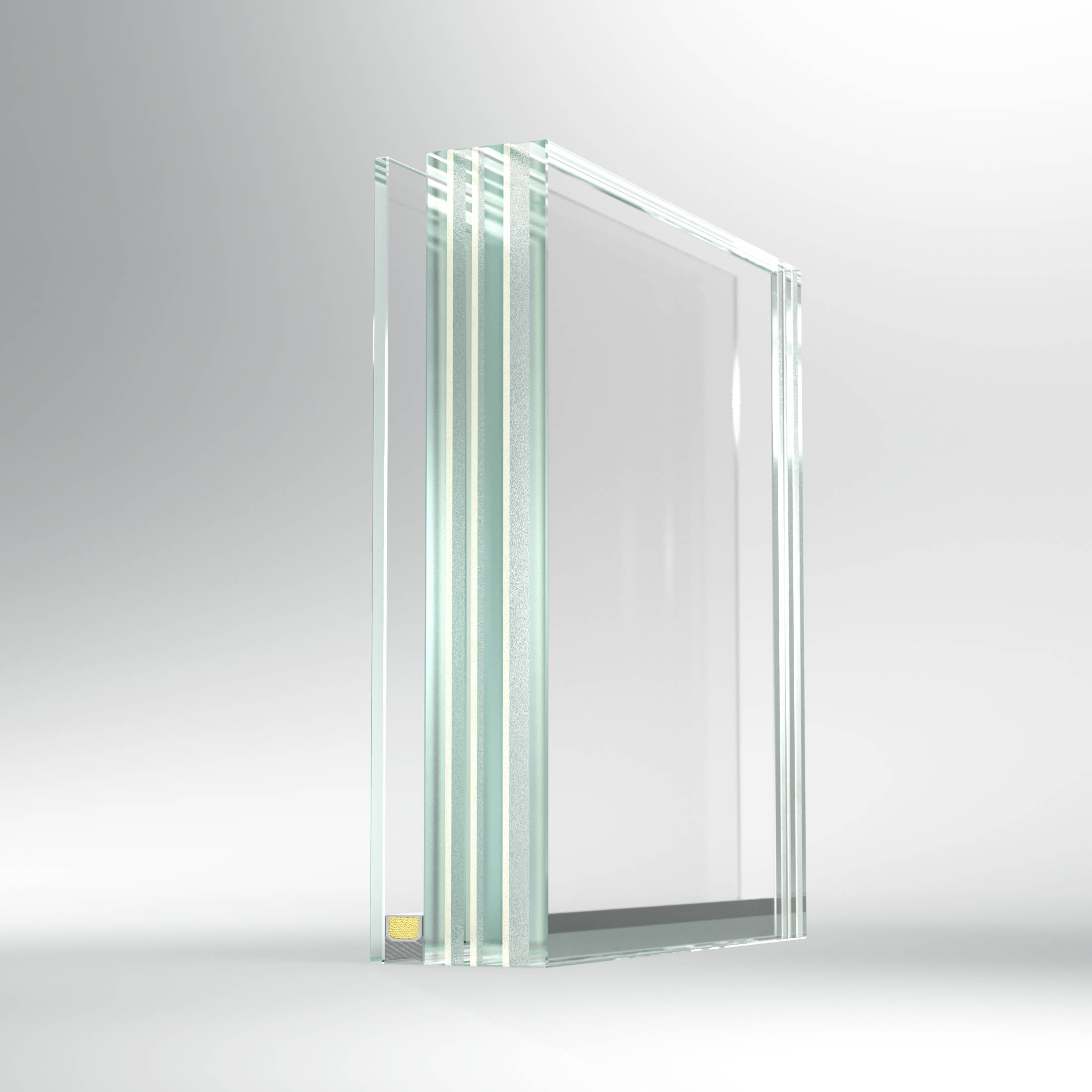

SILATEC RC4 Panik D 54/83 i2

Als 2-fach Isolierglas ist das RC4 Panik-Glas 60 mm schlank und 83 kg/m2 leicht. Eine Erleichterung für Transport und Montage, dazu lässt sich die Paniktür im Alltag leicht öffnen, die Türbänder werden geschont. Auch unser RC4 Panik-Glas glänzt durch hohe Farbneutralität, ohne den üblichen intensiven Grünstich.

Lieferbar bis zu 2.000 x 3.000 mm, auf Wunsch auch bis zu 2.500 x 8.000 mm. Die Glasdicke und das Flächengewicht erhöhen sich dann aus statischen Gründen.

Der Glasaufbau von der Angriffsseite lautet: ESG – SZR – RC4 D Panik-Glas. Deshalb beachten Sie bitte die auf dem Glas definierte Einbaurichtung.

Der U-Wert liegt bei ca. 1,1 W/m2K, auf Wunsch auch mit Sonnenschutzfunktion und Alarmspinne.

Der Verbundglasaufbau unseres RC4 Panik-Glas ist geprüft in Anlehnung an die Prüfungsanforderungen der Widerstandsklasse RC4 nach DIN EN 1627/1630.

In der definierten Widerstandszeit verhindert er eine durchgrifffähige, quadratische Öffnung mit 120mm Seitenlänge. Dabei dürfen die innenliegenden Bedienelemente durch die Öffnung im Glas zu nicht erreichbar und nicht zu betätigen sein – was eine entsprechende Absicherung und Anordnung dieser Bedienelemente erfordert.

Abmessungen max. [mm]:	2000 x 3000
Dicke [mm]:	54
Gewicht [kg/m²]:	83
U** [W/m²K]:	1,4 (Ar)
Rw [dB]:	44
AS:	✔
SuS:	✔
Tc:	▬

Produktkatalog

Maschinenschutzscheiben Katalog

Legende anzeigen

(mm) (kg/m²)	Diese sind abhängig von der Größe der Scheibe, Lasten (z.B.Windlast) sowie von Richtlinien und Vorschriften
mono, i2, i3	monolithisch, Isolierglas, Dreifachisolierglas
U	Wärmedurchgangskoeffizient. Je kleiner der Wert, desto besser ist die Wärmedämmung.
Kr	Krypton
Ar	Argon
T_L	Lichtdurchlässigkeit. Je größer der Wert, desto mehr Licht gelangt durch die Verglasung
g	Gesamtenergiedurchlässigkeit. Je kleiner der Wert, desto weniger Energie gelangt durch die Verglasung.
R_w	Schalldämmmaß. Je größer der Wert, desto besser ist die Schalldämmung. Die angegebenen Werte beziehen sich auf Kryptonfüllung.
AS	Alarmschleife. Sichtbar oder unsichtbar.
SuS	Sonnenschutzbeschichtung
1)	Prüfzeugnis
2)	Prüfprotokoll Einzellscheibe
3)	intern ermittelter Schätzwert ohne Prüfbericht
4)	ausschließlich unsichtbare Alarmschleife möglich
5)	NATO STANAG 4569 AEP55
6)	GOST Goststandard of Russia
7)	VPAM PM 2007, Fassung 2
8)	EN 1063
9)	Sonderprüfung, siehe Prüfbericht Beschussamt

TAKE CARE (Tc)

Die Schutzseite (i.d.R. Raumseite) besteht aus Kunststoff mit kratzfester Oberflächenbeschichtung und muss besonders pfleglich behandelt werden.

Die Angriffseite besteht aus Glas.

Bei schräger Durchsicht können Verzerrungen auftreten. Nachts, Kunstlichtbeleuchtung können Spektralfarben sichtbar werden. Dies stellt keinen Reklamationsgrund dar.

Lagerung:	Lagerung muss in trockenen, sauberen Räumen erfolgen. Lagerung im Freien, bzw. Regen oder der Sonne ausgesetzt, ist nicht zulässig.
Montage:	Glasscheibe darf nicht an der Schutzfolie angesaugt werden, da hier keine ausreichende Tragkraft gewährleistet ist
Fuge:	Zur Verfugung an der Kunststoffseite darf ausschließlich folgender Dichtstoff verwendet werden: Firma Momentive, Multisil.
	Eine Trockenverglasung mit Gummidichtung oder andere Dichtstoffe sind nicht zulässig. (Materialverträglichkeit)
Reinigung:	Wir empfehlen eine lauwarme Lösung aus Wasser und milder Seife um groben Schmutz mit einem sauberen, weichen Baumwolltuch zu entfernen.
	Alkalische Reinigungszusätze dürfen nicht verwendet werden. Im Anschluss ist die Scheibe mit viel sauberem Wasser nachzuspülen und mit einem weichen Baumwolltuch zu trocknen. Scharfkantige Gegenstände oder abrasive Reiniger dürfen nicht verwendet werden, da die Oberfläche dadurch beschädigt werden kann.
**	Bandbreite typischer Werte

Prüfung RC2 und RC3:
Die geprüften Verbundglasaufbauten erfüllen die Anforderungen bezüglich der Widerstandsfähigkeit gegen manuelle Einbruchversuche (Angriff auf die Fläche der Panikverglasung) in den Widerstandsklassen RC2 und RC3 gemäß EN 1627 / 1630 für den Einsatz in Türelementen von Flucht und Rettungswegen. Sowie mindestens die Anforderungen bezüglich der Widerstandsklasse P6B gemäß EN 356. (Die Systemprüfung wird hierdurch nicht ersetzt).

Prüfung RC4 D:
Der geprüfte Verbundglasaufbau wurde in Anlehnung an die Prüfungsanforderungen der Widerstandsklasse RC4 nach DIN EN 1627/1630 geprüft. Er verhindert in der angegebenen Widerstandszeit eine quadratische, durchgrifffähige Öffnung mit 120 mm Seitenlänge. Die innenliegenden Bedienelemente müssen konstruktiv so angeordnet und abgesichert werden, dass diese mit den normativ vorgegebenen Werkzeugsätzen durch die Öffnung im Glas nicht erreicht und betätigt werden können.Der Glasaufbau erreicht die Widerstandsklasse P8B gemäß EN 356 und EH3 gemäß VdS Schadenverhütung. (Die Systemprüfung wird hierdurch nicht ersetzt).

Brandschutz:
Die Kombination aus Brandschutz und Panikverglasung ist eine objektbezogene Sonderlösung. Ein brandschutztechnischer Nachweis in Form einer allgemeinen bauaufsichtlichen Zulassung liegt nicht vor. Deshalb bedarf die Zustimmung des gesamten Systems, d.h. Glas, Rahmen und der Anschluss an das Bauteil der behördlichen Zustimmung im Einzellfall. Das Brandschutzglas ist i.d.R. angriffseitig angeordnet. Dadurch ergibt sich ein asymmetrischer Glasaufbau. Die Einbaurichtung ist mit der verantwortlichen Behörde abzustimmen.

Alle Werte unterliegen üblichen Toleranzen. Unsere spezielle Verglasungsrichtlinie muss eingehalten werden.

In diesem Lieferprogramm zeigen wir unsere gängigen Produkte. Darüber hinaus produzieren wir auch ausgefallene Sonderlösungen. Fragen Sie uns.

Änderungen der technischen Angaben, Änderungen im Lieferprogramm sowie Änderungen unserer Hinweise behalten wir uns vor. Bei allen Anwendungen sind die gesetzlichen Vorschriften zu beachten. Unsere speziellen Verglasungsrichtlinien sind zu beachten, andernfalls erlischt unsere Garantie.

In Zweifelsfällen nehmen Sie bitte Kontakt zu uns auf.

Ihre Vorteile

über 30 geprüfte Glastypen
Zugelassen für Rahmensysteme der meisten Hersteller

Optik angleichbar
schnelle Lieferzeit

Alarmschleife

Alarmschleife links unten

ab 101,15 €* / m²

Alarmschleife rechts unten

ab 101,15 €* / m²

Alarmschleife rechts oben

ab 101,15 €* / m²

Alarmschleife links oben

ab 101,15 €* / m²
